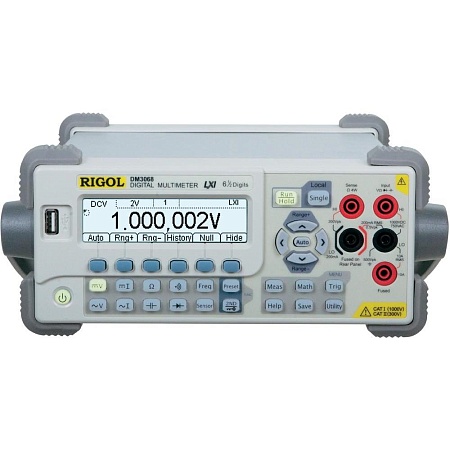

Rigol DM3068, 6½ разрядов

Под заказ

Заказать

Заказать

СРАВНИТЬ

В СРАВНЕНИИ

Rigol DM3068 — комбинированный цифровой мультиметр с разрядностью 6½ и интерфейсами USB-device, USB-host, LAN RS-232 и GBIP

Внимание!

Если вы ищете это устройство для покупки взамен неисправного оборудования - мы можем отремонтировать ваше оборудование на выгодных условиях.
Оставьте заявку на ремонт

Под заказ

Заказать

Описание

Документы

Отзывы

Оплата

Доставка

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА:
Диапазон:		Годовая погрешность (% считываемого значения + % диапазона):
200,000 мВ		0.0040 + 0,0025
2,00000 В		0.0035 + 0,0006
20,0000 В		0.0040 + 0,0005
200,000 В		0.0050 + 0,0006
1000,00 B		0.0050 + 0,0006
Входное сопротивление:		200 мВ и 2 В: 10 MОм или >10 ГОм по выбору (Сигналы, превышающие ± 2,5 В в этих диапазонах будут проходить через 100 кОм) 20 В, 200 В, 1000 В: 10 MОм ± 1%
Ток смещения по входу (25°):		50 пA
Защита по входу:		1000 В для всех диапазонов
Подавление синфазных помех (CMRR):		140 дБ (для 1 кОм несимметричного сопротивления в LO, макс ± 500 В DC°)
Коэффициент подавления помехи сети питания (NMRR):		60 дБ при «медленной» скорости измерения + 20 дБ добавляются при открытом “AC filter” (время установления добавит 0,35 с, пока импеданс источника близок к нулю)
ИЗМЕРЕНИЕ СИЛЫ ПОСТОЯННОГО ТОКА:
Диапазон:		Испыт. напряжение на нагрузке:	Годовая погрешность (% считываемого значения + % диапазона):
200,000 мкА		<0,03 В	0,050 + 0,015
2,00000 мА		<0,25 В	0,050 + 0,003
20,0000 мА		<0,07 B	0,050 + 0,015
200,000 мА		<0,7 B	0,050 + 0,003
2,00000 А		<0,12 B	0,100 + 0,020
10,0000 А		<0,6 В	0,150 + 0,010
Шунт:		100 Ом для 200 мкA, 2 мA 1 Ом для 20 мA, 200 мA 0,01 Ом для 2 A, 10 A
Защита по входу:		10 A, 250 В
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА (СРЕДНЕКВАДРАТИЧЕСКОЕ ЗНАЧЕНИЕ):
Диапазон:		Частота измерения:	Годовая погрешность (% считываемого значения + % диапазона):
200,000 мВ		от 3 Гц до 5 Гц	1,00 + 0,04
		от 5 Гц до 10 Гц	0,35 + 0,04
		от 10 Гц до 20 кГц	0,06 + 0,04
		от 20 кГц до 50 кГц	0,12 + 0,05
		от 50 кГц до 100 кГц	0,60 + 0,08
		от 100 кГц до 300 кГц	4,00 + 0,50
2,00000 В		от 3 Гц до 5 Гц	1,00 + 0,03
		от 5 Гц до 10 Гц	0,35 + 0,03
		от 10 Гц до 20 кГц	0,06 + 0,03
		от 20 кГц до 50 кГц	0,12 + 0,05
		от 50 кГц до 100 кГц	0,60 + 0,08
		от 100 кГц до 300 кГц	4,00 + 0,50
20,0000 В		от 3 Гц до 5 Гц	1,00 + 0,04
		от 5 Гц до 10 Гц	0,35 + 0,04
		от 10 Гц до 20 кГц	0,08 + 0,04
		от 20 кГц до 50 кГц	0,15 + 0,05
		от 50 кГц до 100 кГц	0,60 + 0,08
		от 100 кГц до 300 кГц	4,00 + 0,50
200,000 В		от 3 Гц до 5 Гц	1,00 + 0,03
		от 5 Гц до 10 Гц	0,35 + 0,03
		от 10 Гц до 20 кГц	0,08 + 0,03
		от 20 кГц до 50 кГц	0,12 + 0,05
		от 50 кГц до 100 кГц	0,60 + 0,08
		от 100 кГц до 300 кГц	4,00 + 0,50
750,000 В		от 3 Гц до 5 Гц	1,00 + 0,03
		от 5 Гц до 10 Гц	0,35 + 0,03
		от 10 Гц до 20 кГц	0,08 + 0,03
		от 20 кГц до 50 кГц	0,15 + 0,05
		от 50 кГц до 100 кГц	0,60 + 0,08
		от 100 кГц до 300 кГц	4,00 + 0,50
Метод измерения:		Истинное СКЗ для связи по AC - смещение до 400 В DС допускается во всех диапазонах
Пик-фактор (крест-фактор):		≤5 на полной шкале
Входное сопротивление:		1 MОм ± 2% в параллели с <150 пФ на всех диапазонах
Защита по входу:		750 В(скз) для всех диапазонов
Полоса фильтра AC:		Режим Slow: от 3 Гц до 300 кГц Режим Medium: от 20 Гц до 300 кГц Режим Fast: от 200 Гц до 300 кГц
Подавление синфазных помех (CMRR):		70 дБ (для 1 кОм несимметричного сопротивления в щупе LO, <60 Гц, макс ± 500 В DC)
ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА (СРЕДНЕКВАДРАТИЧЕСКОЕ ЗНАЧЕНИЕ):
Диапазон:		Частота измерения:	Годовая погрешность (% считываемого значения + % диапазона):
200.0000 мкА		от 3 Гц до 5 Гц	1,10 + 0,06
		от 5 Гц до 10 Гц	0,35 + 0,06
		от 10 Гц до 5 кГц	0,15 + 0,06
		от 5 кГц до 10 кГц	0,35 + 0,70
2.000000 мА		от 3 Гц до 5 Гц	1,10 + 0,04
		от 5 Гц до 10 Гц	0,30 + 0,04
		от 10 Гц до 5 кГц	0,12 + 0,04
		от 5 кГц до 10 кГц	0,20 + 0,25
20.00000 мА		от 3 Гц до 5 Гц	1,10 + 0,06
		от 5 Гц до 10 Гц	0,35 + 0,06
		от 10 Гц до 5 кГц	0,15 + 0,06
		от 5 кГц до 10 кГц	0.35 + 0,70
200.0000 мА		от 3 Гц до 5 Гц	1,10 + 0,04
		от 5 Гц до 10 Гц	0,30 + 0,04
		от 10 Гц до 5 кГц	0,10 + 0,04
		от 5 кГц до 10 кГц	0,20 + 0,25
2.000000 А		от 3 Гц до 5 Гц	1,10 + 0,06
		от 5 Гц до 10 Гц	0,35 + 0,06
		от 10 Гц до 5 кГц	0,15 + 0,06
		от 5 кГц до 10 кГц	0,35 + 0,70
10.00000 А		от 3 Гц до 5 Гц	1,10 + 0,10
		от 5 Гц до 10 Гц	0,35 + 0,10
		от 10 Гц до 5 кГц	0,15 + 0,10
Метод измерения:		Прямая связь на предохранителе или шунте; Связь по АC - истинное СКЗ (измеряет только AC)
Пик-фактор (крест-фактор):		≤3 на полной шкале
Максимальный ток по входу:		В режиме DC+AC пиковое значение тока <300% диапазона. СКЗ тока включающее DC <10 A
Шунт:		100 Ом на 200 мкА, 2 мА; 1 Ом для 20 мA, 200 мA; 0,01 Ом для 2 A, 10 A
Защита по входу:		10 A, 250 В
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ:
Диапазон		Тестовый ток:	Годовая погрешность (% считываемого значения + % диапазона):
200,000 Ом		1 мА	0,010 + 0,004
2,00000 кОм		1 мА	0,010 + 0,001
2,00000 кОм		100 мкА	0,010 + 0,001
200,000 кОм		10 мкА	0,010 + 0,001
2,00000 МОм		1 мкА	0,012 + 0,001
10,0000 МОм		200 нА	0,040 + 0,001
100,000 МОм		200 нА \|\| 10 МОм	0,800 + 0,010
Метод измерения:		4-х или 2-х проводная схема
Максимальное сопротивление по выходу для 4х-проводной системы:		10% диапазона щупа для 200 Ом, 2 кОм, 1 кОм на щуп для остальных
Защита по входу:		1000 В для всех диапазонов
Компенсация смещения:		Доступно для 200 Ом,2 кОм и 20 кОм диапазонов
ИЗМЕРЕНИЕ ЁМКОСТИ:
Диапазон:		Максимальный тестовый ток:	Годовая погрешность (% считываемого значения + % диапазона):
2,000 нФ		200 нА	2 + 2,5
20,00 нФ		2 мкА	1 + 0,3
200,00 нФ		10 мкА	1 + 0,3
2,000 мкФ		100 мкА	1 + 0,3
20,000 мкФ		1 мА	1 + 0,3
200,000 мкФ		1 мА	1 + 0,3
2,000 мФ		1 мА	1 + 0,3
20,000 мФ		1 мА	1 + 0,3
100,000 мФ		1 мА	3 + 0,2
Метод измерения:		Измерение скорости изменения напряжения, генерируемого во время протекания тока через емкость
Тип измерения:		2х-проводной
ПРОВЕРКА ДИОДОВ:
Диапазон:		Максимальный тестовый ток:	Годовая погрешность (% считываемого значения + % диапазона):
2,0000 B		1 мА	0,010 + 0,020
Отклик:		300 выборок/с, с звуковым оповещением
Защита по входу:		1000 В
ПРОЗВОНКА ЦЕПИ:
Диапазон:		Максимальный тестовый ток:	Годовая погрешность (% считываемого значения + % диапазона):
2000 Ом		1 мА	0,010 + 0,020
Порог		Регулируемый от 1 Ом до 2 кОм
ИЗМЕРЕНИЕ ЧАСТОТЫ И ПЕРИОДА:
Диапазон:		Частотный диапазон:	Годовая погрешность (% считываемого значения + % диапазона):
от 200 мВ до 750 В		от 3 Гц до 5 Гц	0,07
		от 5 Гц до 10 Гц	0,04
		от 10 Гц до 40 Гц	0,02
		от 40 Гц до 300 кГц	0,007
		от 300 кГц до 1 МГц	0,007
ВРЕМЯ СТРОБИРОВАНИЯ:
Диапазон частот:	1 с (0,1 ppm):	0,1 с (1 ppm):	0,01 с (10 ppm):	0,001 с (100 ppm):
от 3 Гц до 5 Гц	0	0,12	0,12	0,12
от 5 Гц до 10 Гц	0	0,17	0,17	0,17
от 10 Гц до 40 Гц	0	0,20	0,20	0,20
от 40 Гц до 100 кГц	0	0,06	0,21	0,21
от 100 Гц до 300 кГц	0	0,03	0,21	0,21
от 300 кГц до 1 МГц	0	0,01	0,07	0,07
>1 кГц	0	0	0,02	0,02
Метод измерения:		Метод взаимного счета, вход по AC, измерение напряжения и тока AC
Входное сопротивление:		1 MОм ± 2% в параллели с <150 пФ
Защита по входу:		750 В(скз) для всех диапазонов
ДИНАМИЧЕСКИЙ ДИАПАЗОН, СВОБОДНЫЙ ОТ ПАРАЗИТНЫХ СОСТАВЛЯЮЩИХ (SFDR), СИГНАЛ/ШУМ И ИСКАЖЕНИЯ (SINAD):
Напряжение DC:	Значение:	SFDR:	SINAD:
	200 мВ	81	76
	2 В	79	78
	20 В	79	75
	200 В	83	80
	1000 В	86	82
Ток DC:	200 мкА	89	69
	2 мА	86	81
	20 мА	88	69
	200 мА	81	79
	2 А	69	64
ОБЩИЕ ДАННЫЕ:
Порт внешней синхронизации:		5 В TTL
Дисплей:		LCD, 256 × 64 пикселей
Интерфейсы:		USB-deВice, USB-host, LAN (LXI Class C), RS-232, GBIP
Электропитание:		220 В, 50 Гц, макс. 20 ВА
Диапазон рабочих температур:		от 0 до 50 °C
Габаритные размеры:		107 x 231,6 х 290,5 мм
Масса:		3,2 кг

МОДЕЛИ:

Модель:	Описание:
Rigol DM3068	Комбинированный цифровой мультиметр с разрядностью 6½ и интерфейсами USB-device, USB-host, LAN RS-232 и GBIP

АКСЕССУАРЫ:

Описание:	Модель аксессуара:
Кабель RS232, мама-мама, 150 см	CB-DB9-DB9-FF-150
USB-кабель	CB-USBA-USBB-FF-100
Комплект для монтажа в стойку	RM-DM3000
Набор тестовых проводов для цифрового мультиметра	LD-DM
Набор щупов Кельвина для измерения сопротивления по 4-х проводной схеме	KELВINTESTCLIP-DMM
Зажим типа крокодил	ALLIGATORCLIP-DMM
